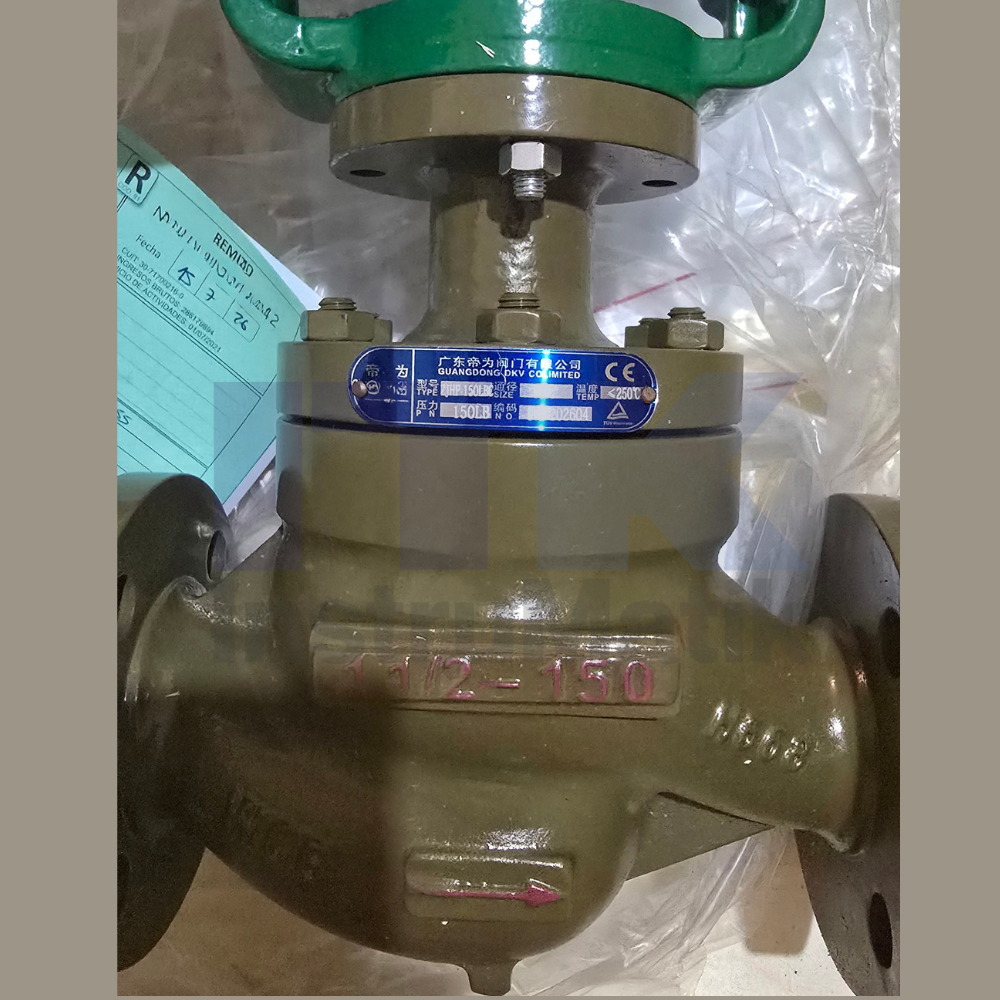

Regulación precisa, estable y configurable para líquidos, gases y vapor. Las válvulas de control tipo globo serie ZJHP-16P/C utilizan un obturador de movimiento lineal y vástago deslizante para modular el caudal del proceso. Su geometría permite obtener buen control, amplia selección de características de flujo y múltiples combinaciones de cuerpo, trim, actuador y accesorios.
La familia puede configurarse con asiento simple o doble y actuador neumático de diafragma con retorno por resorte. Según el conjunto seleccionado, la válvula puede adoptar posición de falla cerrada, abierta o mantener la posición mediante accesorios específicos.
Características principales
- Cuerpo tipo globo y movimiento lineal del obturador.
- Actuador neumático de diafragma con resorte.
- Configuraciones de asiento simple o doble.
- Tamaños estándar DN25 a DN200; otros bajo consulta.
- Presiones nominales PN10 a PN100 y ASME Clase 150/300 según configuración.
- Conexiones bridadas FF, RF, MF o RTJ según norma y clase.
- Cuerpos en acero al carbono WCB, AISI 304, AISI 316 o AISI 316L.
- Empaquetadura de PTFE, grafito flexible o diseños especiales.
- Característica lineal o igual porcentaje según trim.
- Posicionador y accesorios configurables.
Aplicaciones
Estas válvulas pueden utilizarse para controlar caudal, presión, nivel o temperatura en agua, aire, gases, combustibles, vapor y líquidos de proceso compatibles. Son aplicables en petróleo y gas, química, petroquímica, generación, servicios auxiliares, tratamiento de agua, alimentos y bebidas, lavado e instalaciones industriales generales.
Asiento simple o doble: ¿cuál conviene?
| Criterio | Asiento simple | Asiento doble |
|---|---|---|
| Fuerzas hidráulicas | Puede requerir mayor empuje; existen trims balanceados. | Fuerzas parcialmente balanceadas y menor empuje. |
| Capacidad | Buena capacidad y regulación precisa. | Puede ofrecer mayor capacidad para el mismo tamaño. |
| Cierre | Normalmente preferible cuando se exige menor fuga. | La doble superficie dificulta alcanzar fugas muy bajas. |
| Aplicación | Opción general para control estable y amplio rango. | Útil cuando dominan el caudal o las fuerzas de presión. |
Materiales y conexiones
El cuerpo puede fabricarse en WCB, AISI 304, AISI 316 o AISI 316L. Los materiales internos se seleccionan según corrosión, erosión, cavitación, flashing y temperatura. Las conexiones bridadas pueden suministrarse con caras FF, RF, MF o RTJ, siempre sujetas a la norma, clase, tamaño y material especificados.
Temperatura de servicio
La temperatura admisible depende del cuerpo, trim, asiento, empaquetadura, bonete, pernos y clase de presión. Las referencias del fabricante abarcan desde -196 hasta +593 °C, pero estos extremos corresponden a construcciones especiales diferentes.
- Los servicios criogénicos requieren bonete extendido, materiales y procedimientos específicos.
- Los servicios de alta temperatura requieren grafito, materiales apropiados y verificación de presión-temperatura.
- Una configuración estándar no debe atribuirse automáticamente todo el rango publicado.
Característica de flujo
La característica inherente puede seleccionarse lineal o igual porcentaje. La característica instalada dependerá además de la caída de presión disponible, pérdidas del sistema, bombas, equipos y autoridad de la válvula. Por este motivo, la elección no debe basarse únicamente en el Cv máximo.
Dimensionamiento según IEC 60534
Cada válvula debe dimensionarse utilizando las condiciones mínima, normal y máxima. Para líquidos se deben revisar cavitación, flashing, flujo crítico, viscosidad, velocidad y ruido hidrodinámico. Para gases y vapor deben verificarse expansión, flujo estrangulado, factor de compresibilidad, relación de calores específicos, ruido aerodinámico y límites de velocidad.
El diámetro de la tubería no determina directamente el tamaño de la válvula. Una válvula igual al diámetro de línea puede quedar sobredimensionada y operar permanentemente con aperturas bajas, reduciendo estabilidad y vida útil.
Clase de fuga y tipo de asiento
La clase de fuga debe definirse conforme IEC 60534-4 o ANSI/FCI 70-2 y confirmarse para el trim seleccionado. Un asiento metálico ofrece robustez y temperatura elevada; un asiento blando puede mejorar el cierre, pero tiene límites más estrictos de presión, temperatura y compatibilidad química.
Actuador, falla segura y accesorios

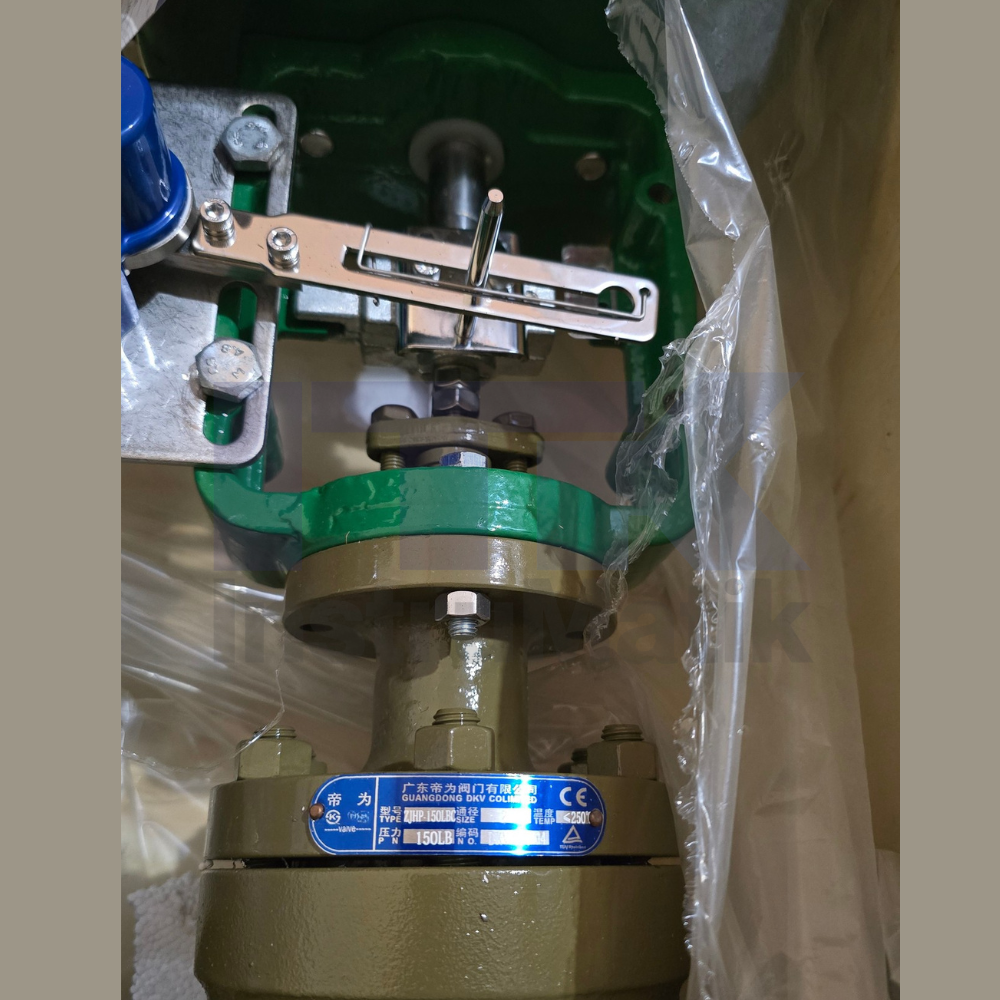

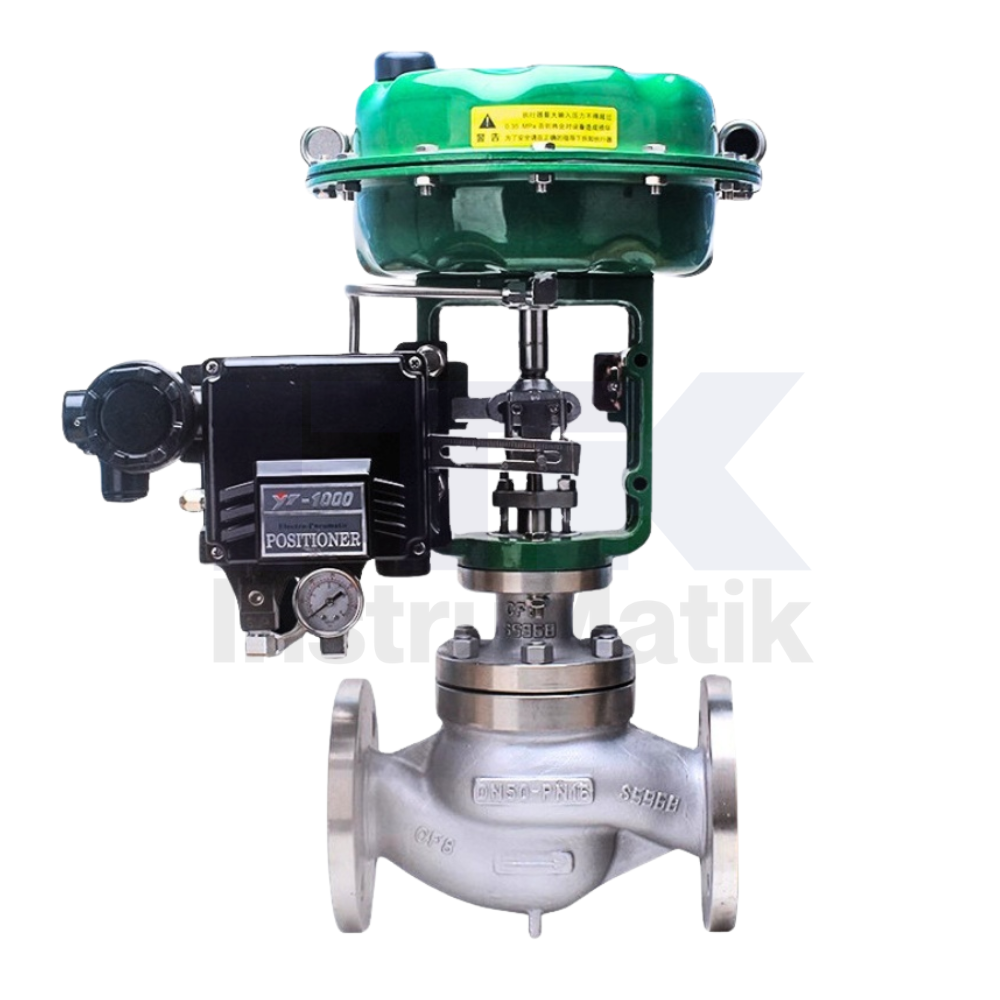

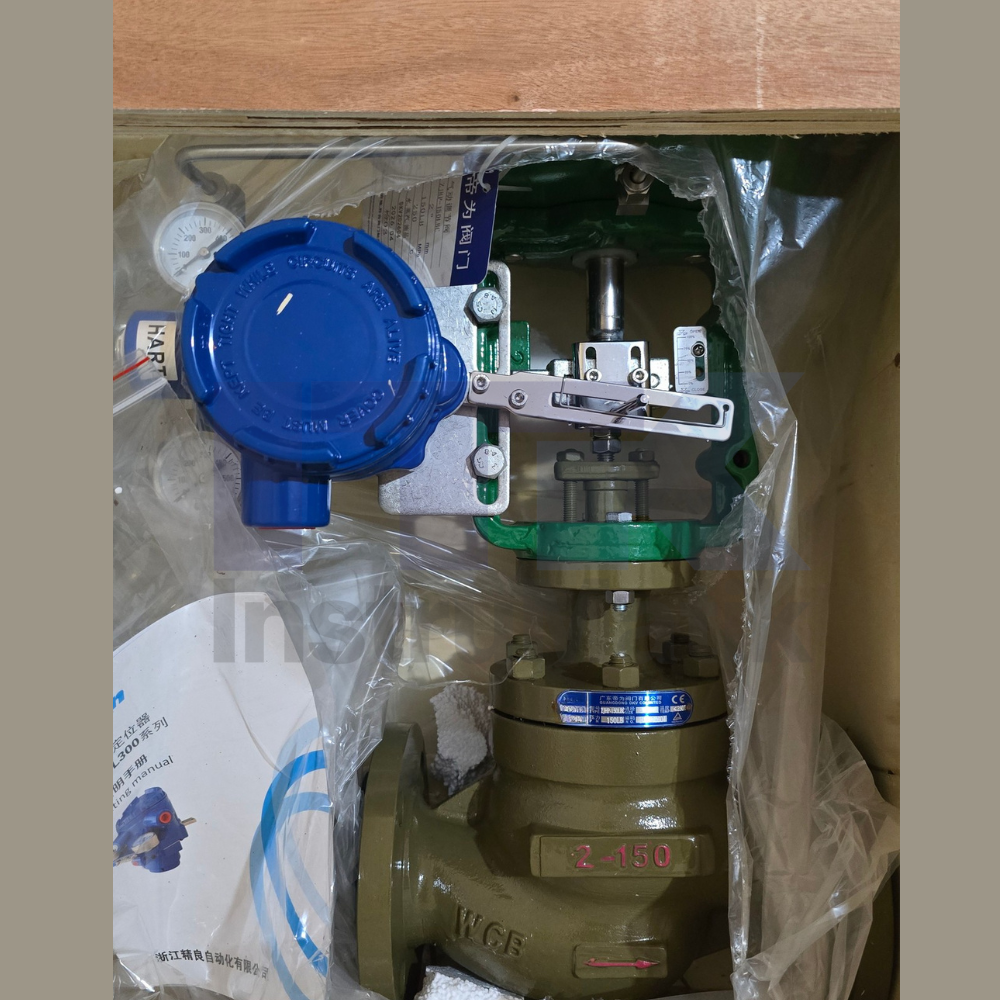

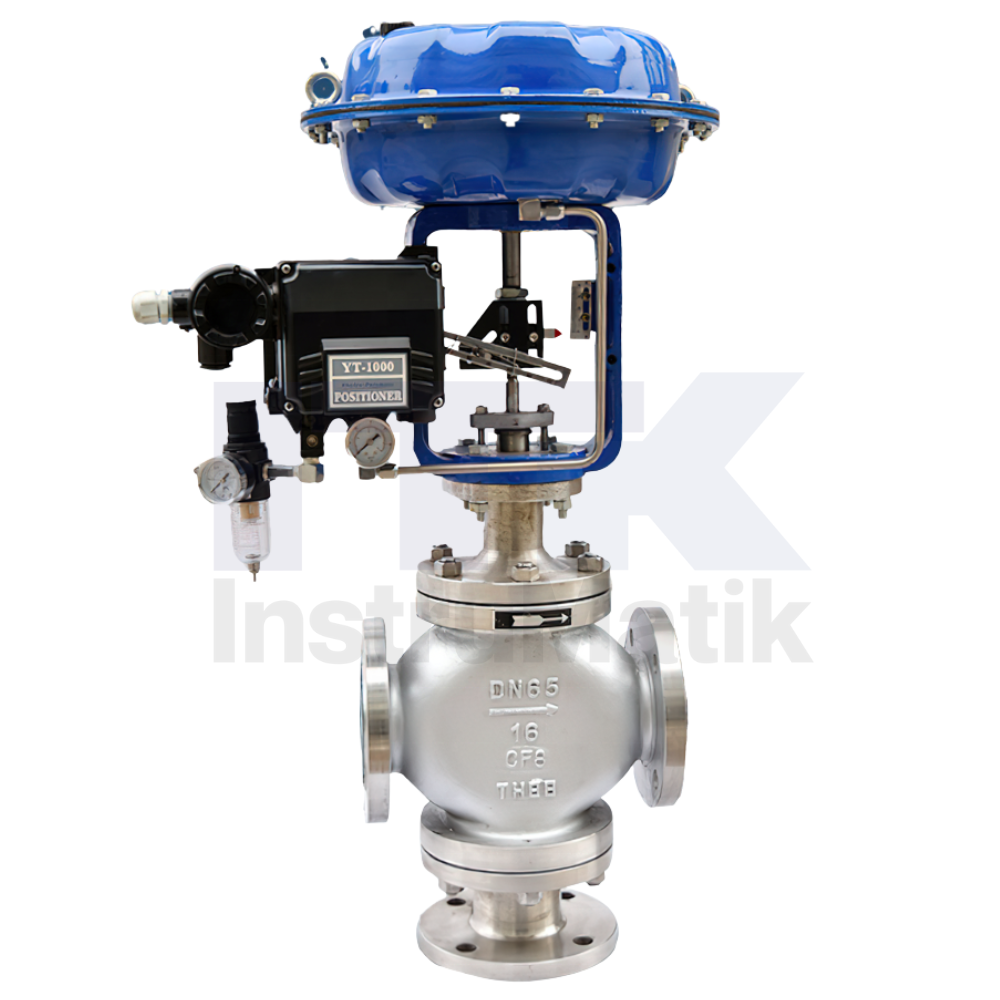

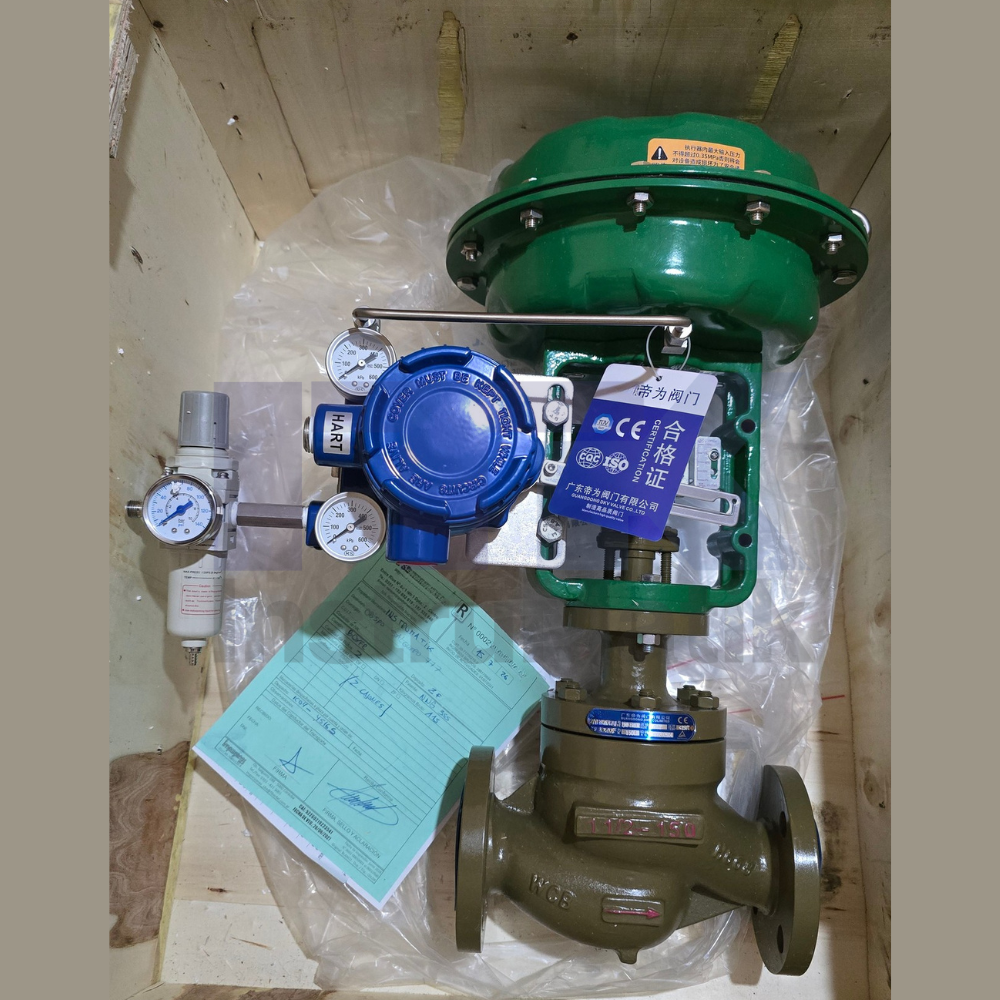

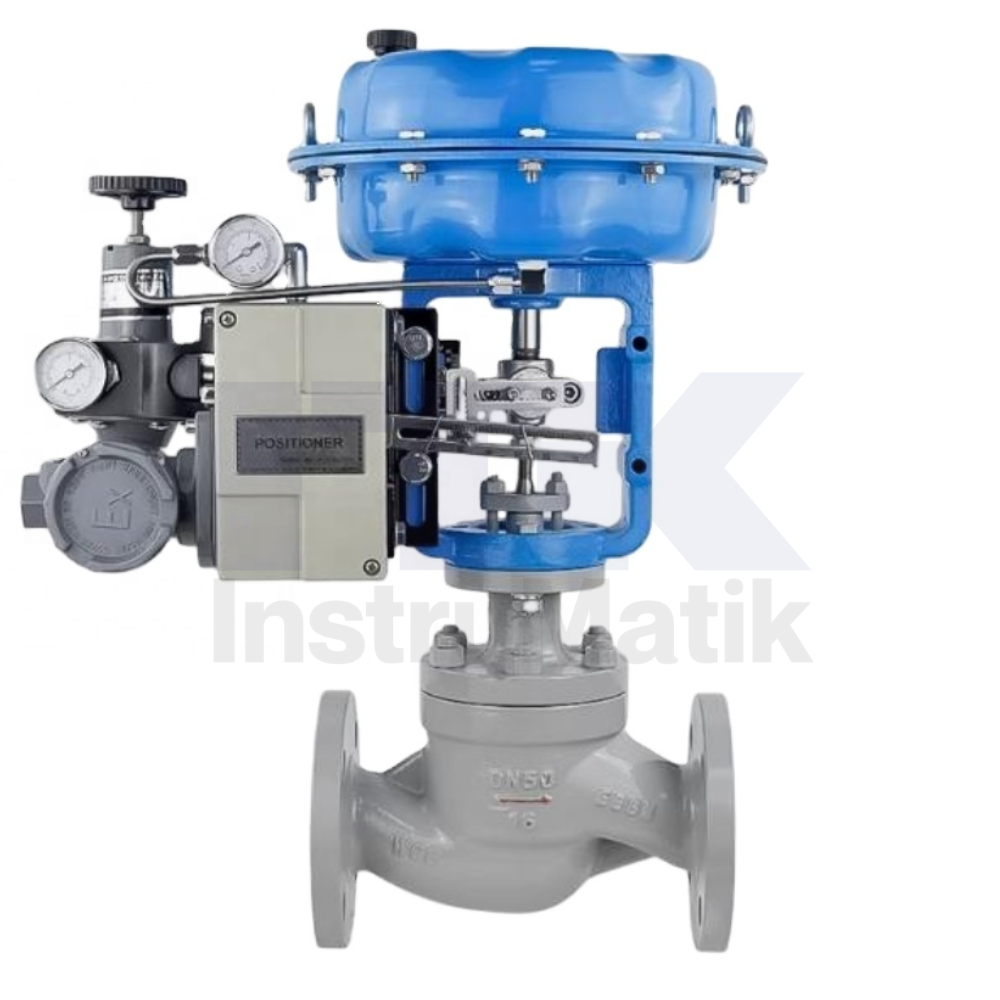

El actuador debe proporcionar empuje suficiente para vencer las fuerzas del proceso, fricción de empaquetadura y margen de seguridad. La acción de falla se define mediante la orientación del actuador y el conjunto del trim. La válvula puede incorporar posicionador neumático, electroneumático o inteligente; filtro regulador; manómetros; solenoide; finales de carrera; transmisor de posición; booster; válvula lock-up y tanque de reserva.
Datos necesarios para cotización
| Grupo | Información requerida |
|---|---|
| Fluido | Composición, fase, densidad, viscosidad, corrosividad y sólidos. |
| Caudal | Mínimo, normal y máximo con unidades. |
| Presiones | P1, P2, presión de cierre y presión de diseño. |
| Temperatura | Mínima, normal, máxima y de diseño. |
| Tubería | DN/NPS, schedule, material, clase y norma de bridas. |
| Control | Señal, protocolo, falla segura, tiempo de carrera y aire disponible. |
| Desempeño | Clase de fuga, ruido, rangeabilidad y requisitos especiales. |
Selección profesional
INSTRUMATIK S.A.S. puede asistir en cálculo de Cv, verificación de cavitación y flashing, ruido, velocidad, característica instalada, materiales, clase de fuga, empuje del actuador y selección de accesorios. La oferta final debe quedar respaldada por una hoja de datos y cálculo de dimensionamiento.
¿Necesita dimensionar una válvula para su proceso?
Envíenos las condiciones de operación y la especificación de tubería. Revisaremos la aplicación para proponer una configuración técnicamente adecuada, evitando sobredimensionamiento, inestabilidad y selección incorrecta de materiales.
