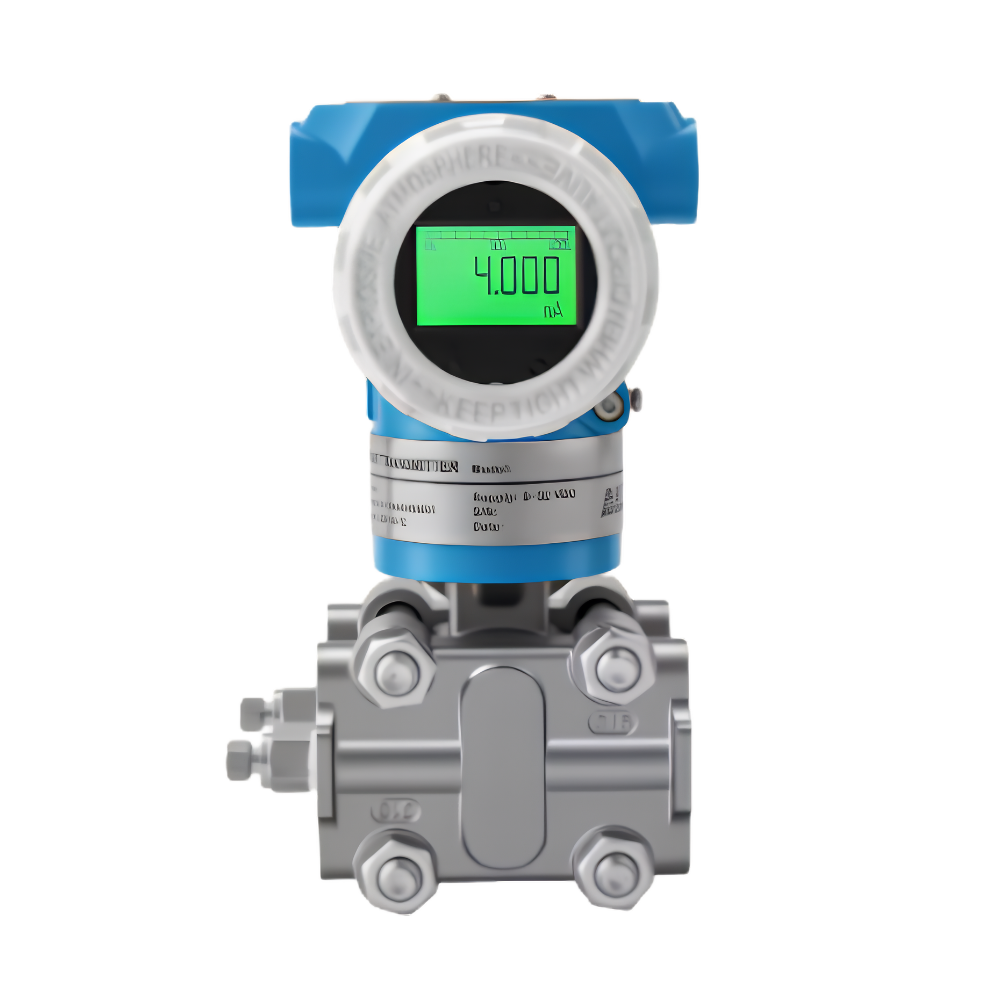

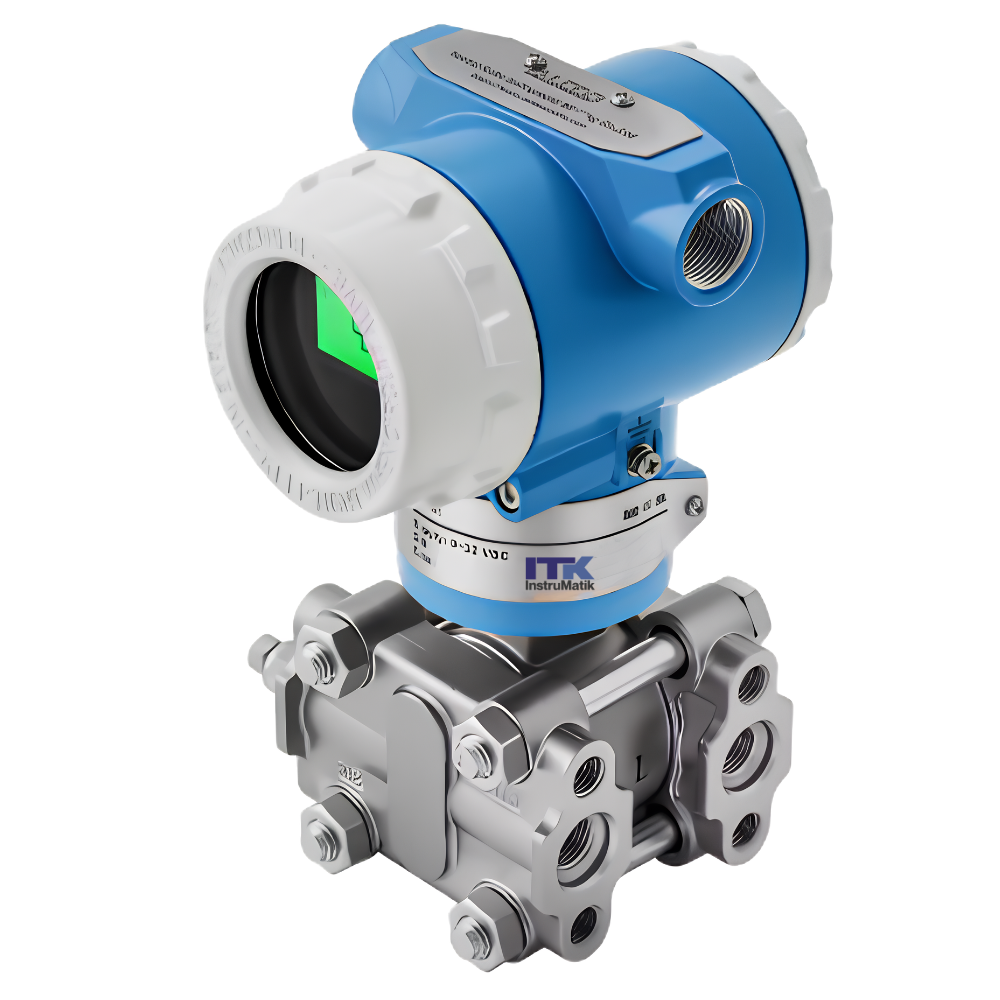

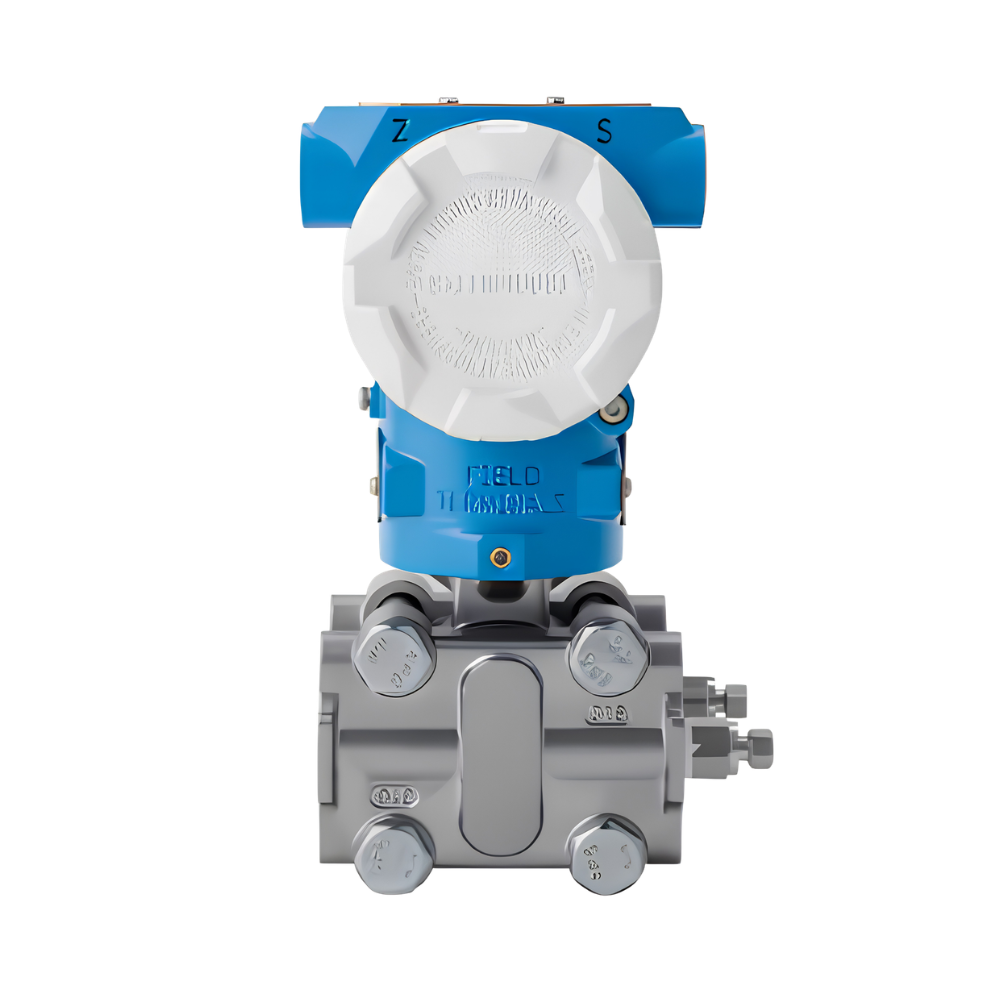

Medición digital confiable para caudal, nivel, presión diferencial y monitoreo de equipos. El AT3051DP es un transmisor inteligente de alta precisión diseñado para trabajar con líquidos, gases y vapor. Convierte la presión diferencial aplicada a sus cámaras de alta y baja presión en una señal de 4-20 mA de dos hilos con comunicación HART.
Su arquitectura permite configurar el rango y el punto cero, visualizar la variable localmente y acceder a parámetros y diagnósticos mediante HART. Puede integrarse con PLC, DCS, sistemas de seguridad, indicadores y plataformas de mantenimiento, según la configuración y certificaciones seleccionadas.
Características principales
- Medición de presión diferencial.
- Exactitud disponible de ±0,10 % FS o ±0,075 % FS.

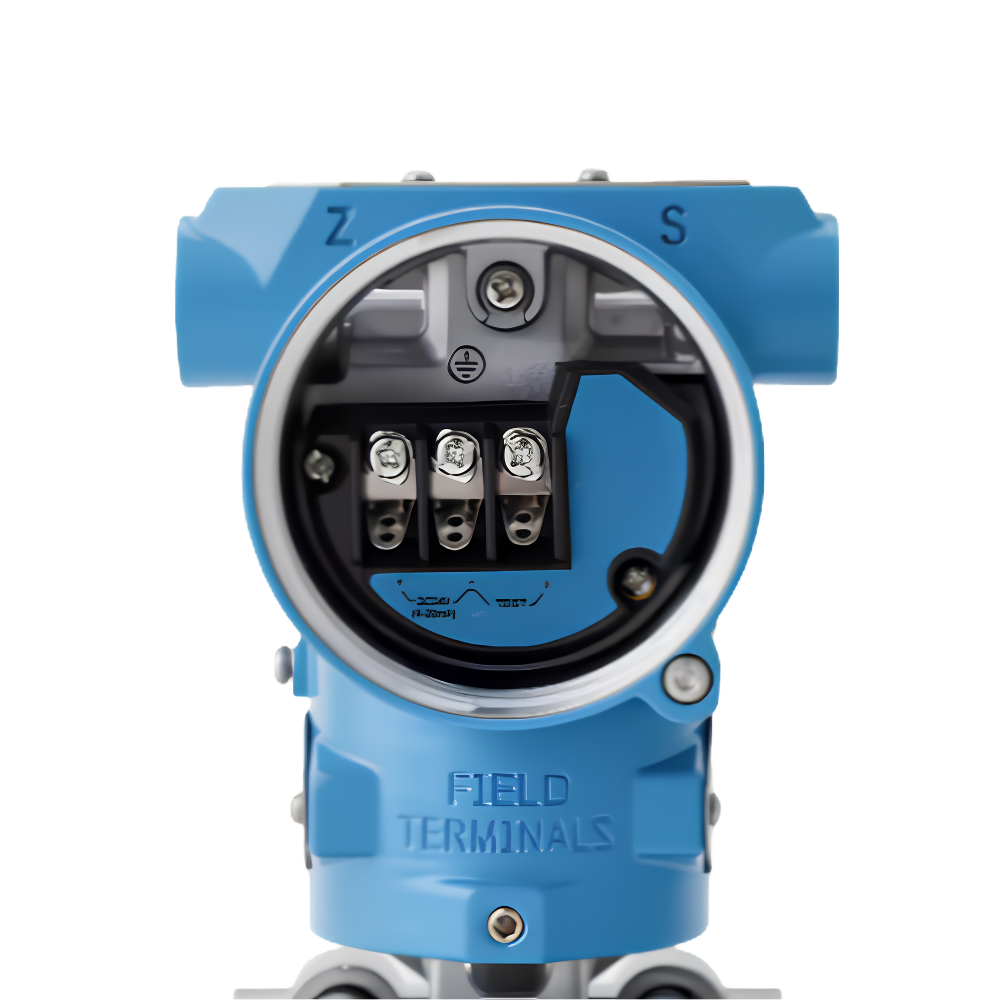

- Salida 4-20 mA a dos hilos con protocolo HART.
- Alimentación de 12 a 45 VCC; 24 VCC típica.

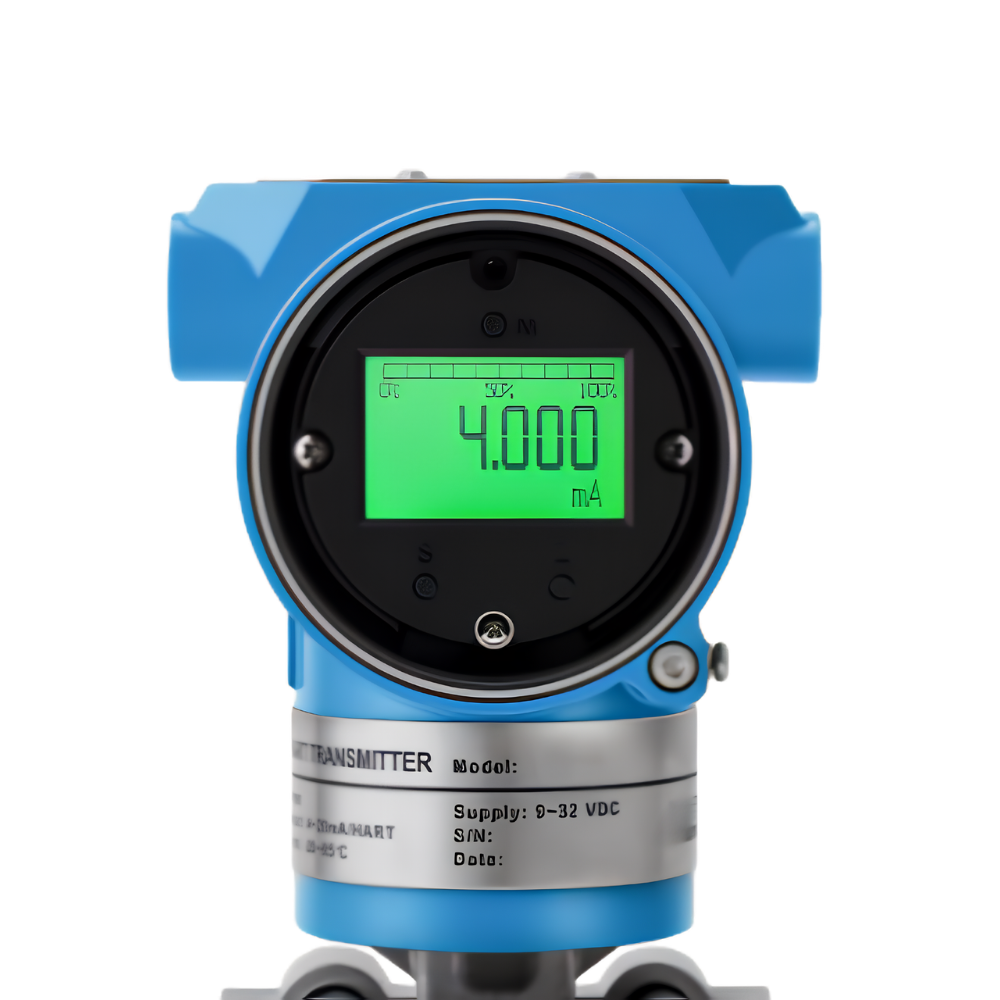

- Display LCD digital.
- Ajuste de rango y punto cero.
- Protección ambiental IP66.
- Construcción para áreas peligrosas y certificación ATEX según el marcado del modelo.
- Opción SIL 3 cuando esté respaldada por el certificado aplicable.
- Amplia selección de diafragmas, bridas, adaptadores, drenajes y sellos.
Aplicaciones
El AT3051DP puede emplearse para medición de caudal mediante placa de orificio, venturi, tobera u otro elemento primario; medición de nivel hidrostático en recipientes abiertos o presurizados; supervisión de pérdida de carga en filtros, intercambiadores y equipos; y medición de presión manométrica o absoluta cuando se utiliza la configuración correspondiente.
Rangos y desempeño
- Rangos configurables desde aproximadamente 0,1 kPa hasta 40 MPa, según cápsula y versión.
- Presión estática disponible de 4, 10, 25 o 32 MPa, según configuración.
- Sobrecarga de referencia: 150 a 200 % del rango nominal.
- Desplazamiento positivo de cero: hasta 500 % del rango mínimo ajustable.
- Desplazamiento negativo de cero: hasta 600 % del rango mínimo ajustable.
- Temperatura de proceso de referencia: -25 a +95 °C.
- Temperatura de almacenamiento: -40 a +125 °C.
- Humedad relativa: 5 a 95 %, sin condensación.
Materiales disponibles
Los diafragmas pueden configurarse en AISI 316L, Monel, Hastelloy C o tantalio. Las bridas y adaptadores están disponibles en acero inoxidable AISI 316, Monel, Hastelloy o acero al carbono. Los drenajes y venteos pueden seleccionarse en AISI 316, Monel o Hastelloy, con sellos FKM/Viton o Buna-N. La selección definitiva debe basarse en la compatibilidad química, presión, temperatura y riesgo de permeación.
Conexiones, montaje y accesorios
Se ofrecen conexiones de proceso de 1/4 in NPT o 1/2 in NPT, además de bridas y adaptadores según configuración. El transmisor puede montarse directamente o mediante soporte para tubería de 2 pulgadas. También puede integrarse con manifolds de tres o cinco válvulas, líneas de impulso, sellos remotos y accesorios de protección.
Selección técnica
Para cotizar correctamente deben informarse la aplicación, LRV, URV, span, unidades, presión estática normal y máxima, presión de diseño, fluido, temperatura, materiales requeridos, conexión, manifold, montaje, alimentación, protocolo, exactitud y clasificación completa del área.
En caudal por presión diferencial también se requieren los datos del elemento primario y las condiciones de diseño, normales, mínimas y máximas. En nivel deben definirse elevaciones, densidades, ubicación del transmisor y condición de pierna húmeda, seca o sellos remotos.
Recomendaciones de instalación
Las líneas de impulso deben diseñarse para evitar bolsas de gas en servicios líquidos y columnas de condensado desiguales en vapor. El manifold debe permitir aislamiento, igualación y venteo seguro. Antes de intervenir el transmisor se debe igualar la presión y seguir el procedimiento de seguridad aplicable.
Certificación ATEX y seguridad funcional
Las menciones “ATEX” y “SIL 3” deben verificarse contra la documentación del equipo ofertado. El marcado de placa debe ser compatible con la Zona, el grupo, la clase de temperatura y la temperatura ambiente. ISO 9001 corresponde al sistema de gestión del fabricante y no sustituye la certificación del producto.
¿Necesita ayuda para definir el rango o los materiales?
INSTRUMATIK S.A.S. puede asistirlo en la revisión de la aplicación, cálculo del rango, selección de materiales, manifold, líneas de impulso, sellos remotos y compatibilidad con el sistema de control.
